LEDを点滅させる |

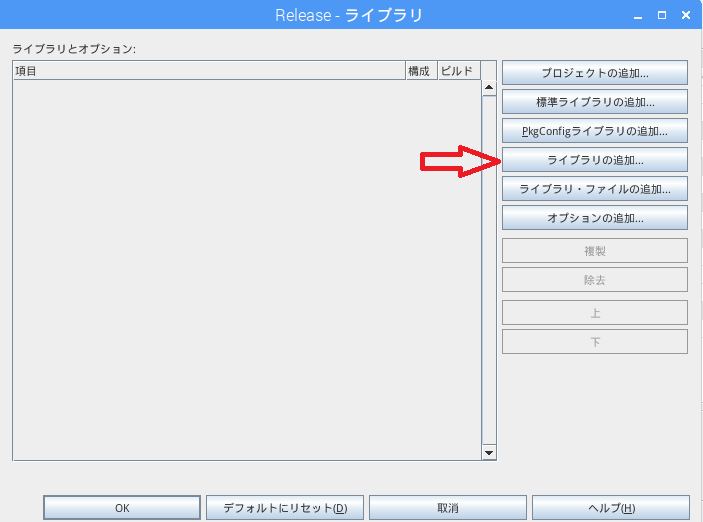

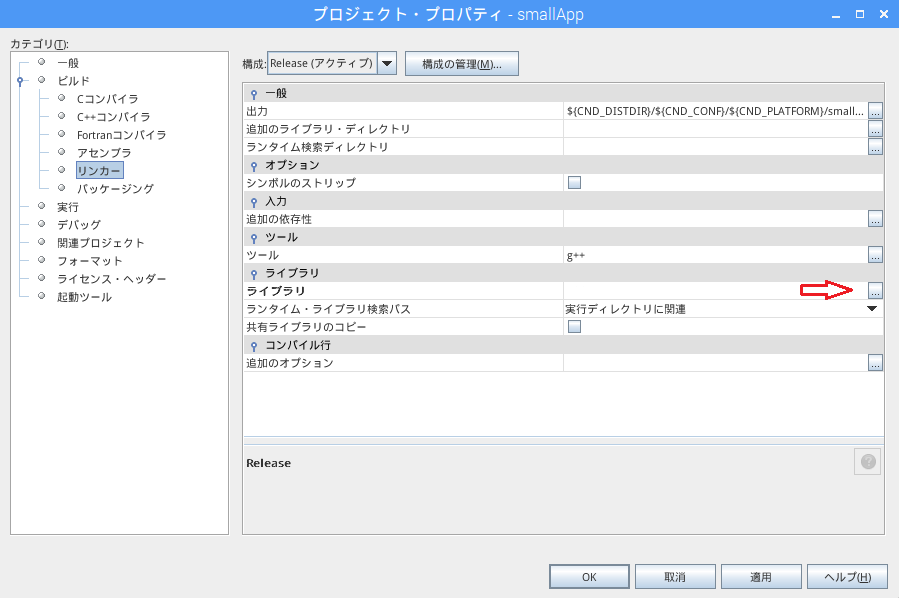

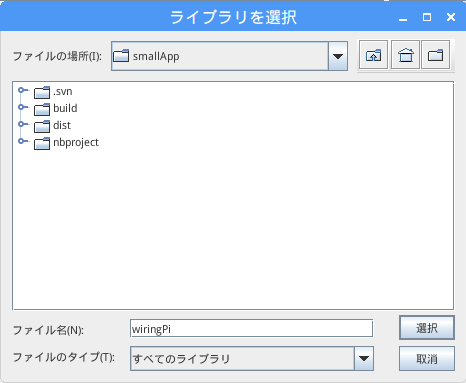

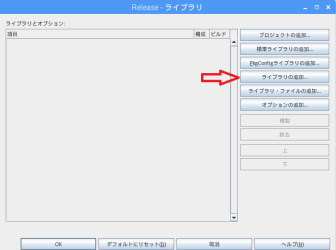

GPIO4にLEDを接続して点滅する機能を実装します。 簡単な接続なので図は省略します。(本当は描くのが面倒なだけ...) 早速コードを書いてみます。 #include <cstdlib> #include <stdio.h> #include <unistd.h> #include <iostream> #include <wiringPi.h> using namespace std; #define LED_PORT 4 int main(int argc, char** argv) { //これからプログラムを書くぞ! int i; char msg[128]; std::cout << "Hello world." << std::endl; if(wiringPiSetupGpio() == -1) { std::cout << "GPIO setup error!" << std::endl; return -1; } pinMode(LED_PORT, OUTPUT); for (i = 0; i < 5; i++) { sprintf(msg, "%d LED turn ON\n" ,i ); std::cout << msg ; digitalWrite(LED_PORT, 1); delay(500); sprintf(msg, "%d LED turn OFF\n" ,i ); std::cout << msg ; digitalWrite(LED_PORT, 0); delay(500); } std::cout << "Finished." << std::endl; return 0; }ライブラリにwiringPiを設定します。 smallAppのプロパティを開きます。 次に、ライブラリの追加をします 次に wiringPi をテキストボックスに入力します。 以後の操作は割愛います。 デバッグします。 あれれれ!動いた! 2016年の12月ころは、ユーザーpiの権限ではgpioにアクセスすることができなかったのです。開発環境でsudoをどうするか?を設定する必要があったのですが、不要になりました。 pi@raspberrypi:~ $ gpio -v gpio version: 2.44 Copyright (c) 2012-2017 Gordon Henderson This is free software with ABSOLUTELY NO WARRANTY. For details type: gpio -warranty Raspberry Pi Details: Type: Pi 3, Revision: 02, Memory: 1024MB, Maker: Embest * Device tree is enabled. *--> Raspberry Pi 3 Model B Rev 1.2 * This Raspberry Pi supports user-level GPIO access.ユーザーレベルでのGPIOアクセスがサポートされています。 |
