マーカーって何だ？
グラフを描くときに打つ点のことです。一時間ごとの気温をグラフ用紙に点を打って、
定規で線を引いて折れ線グラフにする。といった経験はだれでもあるのかと思います。
簡単なグラフにマーカーを表示させます。
いつものグラフに点がつってあります。ソースは.....
import matplotlib.pyplot as plt
import numpy as np
fig, ax = plt.subplots(figsize=(3.0, 2.0))
#点を打つ
ax.plot([1, 2, 3, 4], [1, 4, 2, 3], color="red")
# ax.plot([1, 2, 3, 4], [1, 4, 2, 3], marker='o', markeredgewidth=1, markeredgecolor="#00ffff", markerfacecolor="green")
ax.plot([1, 2, 3, 4], [1, 4, 2, 3], 'go', markeredgewidth=1, markeredgecolor="#00ffff")
#線とマーカーが一度で描ける
# ax.plot([1, 2, 3, 4], [1, 4, 2, 3], 'go-', markeredgewidth=1, markeredgecolor="#00ffff")
fig.savefig('narker_ok.png', facecolor=fig.get_facecolor())
plt.show()

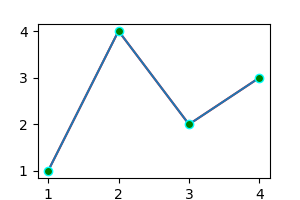

上位期のグラフは期待した表示をしています。
# ax.plot([1, 2, 3, 4], [1, 4, 2, 3], marker='o',
markeredgewidth=1, markeredgecolor="#00ffff", markerfacecolor="green")
のコメントを解除して下の行をコメントにすると、
最初に赤で線を引いたのが、青になっている？分からないけど短縮形にしたほうが思った通りになっているようです。

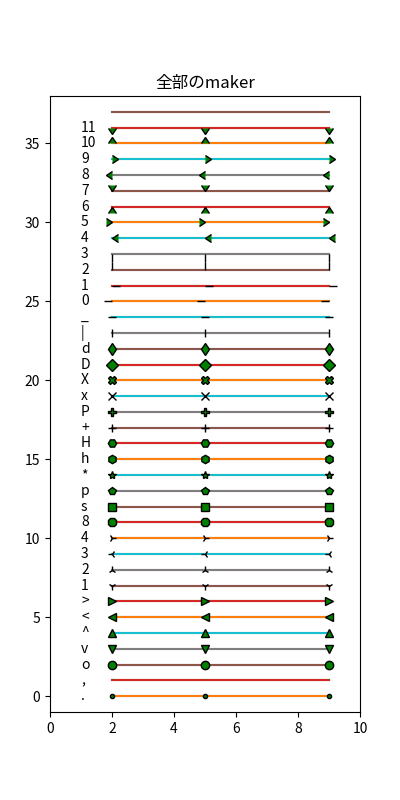

マーカーを全部表示します。
丸と四角、三角くらいあれば十分だと思いますが、いかがでしょうか？
ソースです。
#-*- coding: utf-8 -*-
import matplotlib.pyplot as plt
import numpy as np
import matplotlib.style as mplstyle
import matplotlib
matplotlib.rc ('font', family='Noto Sans CJK JP')
fig = plt.figure( figsize=(4.0, 8.0))
ax = fig.add_subplot(111, xlim=(0, 10), ylim=(-1, 38))
makers = ['.', ',', 'o', 'v', '^', '<', '>', '1', '2', '3', '4', '8', 's',
'p', '*', 'h', 'H', '+', 'P', 'x', 'X', 'D', 'd', '|', '_',
0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, '']
print(len(makers))
for i, marker in enumerate(makers):
ax.text(1, i, marker, size=10, verticalalignment='center')
ax.set_title("全部のmaker")
ax.plot([2, 5, 9], [i, i, i])
ax.plot([2, 5, 9], [i, i , i], marker = marker, markeredgewidth=1,
markeredgecolor="#000000", markerfacecolor="green")
fig.savefig('marker_all.png')
plt.show()
|
